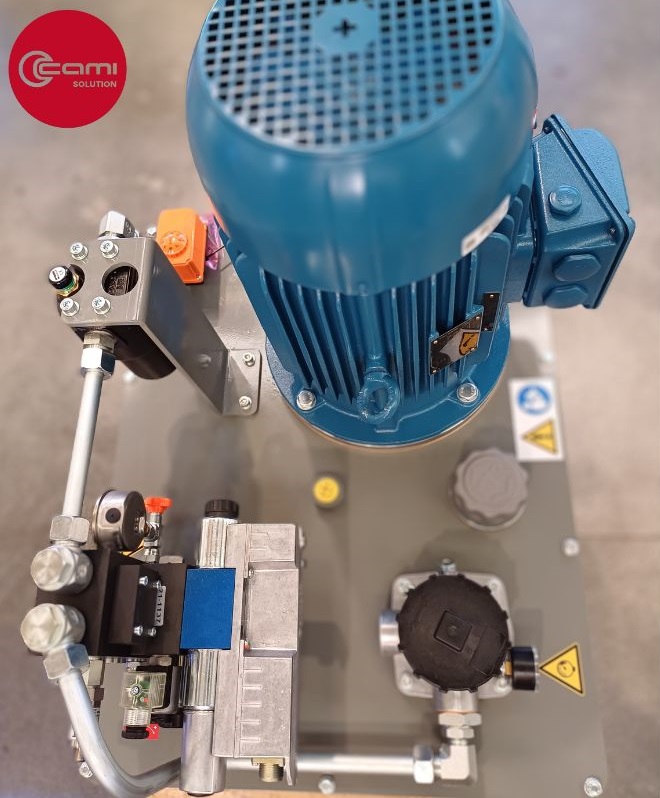

Abbiamo realizzato questa centralina oleodinamica per il settore siderurgico che viene impiegata in una macchina stondatrice che lavora per il ripristino dell’ovalità degli anelli di laminazione.
La HPU comanda un grosso cilindro con una spinta massima a 200 ton ed è stata progettata con una pompa a ingranaggi interni che lavora ad una pressione di 300 bar.
Il serbatoio ha una capacità di 200 litri e la potenza installata è di 11 kW.

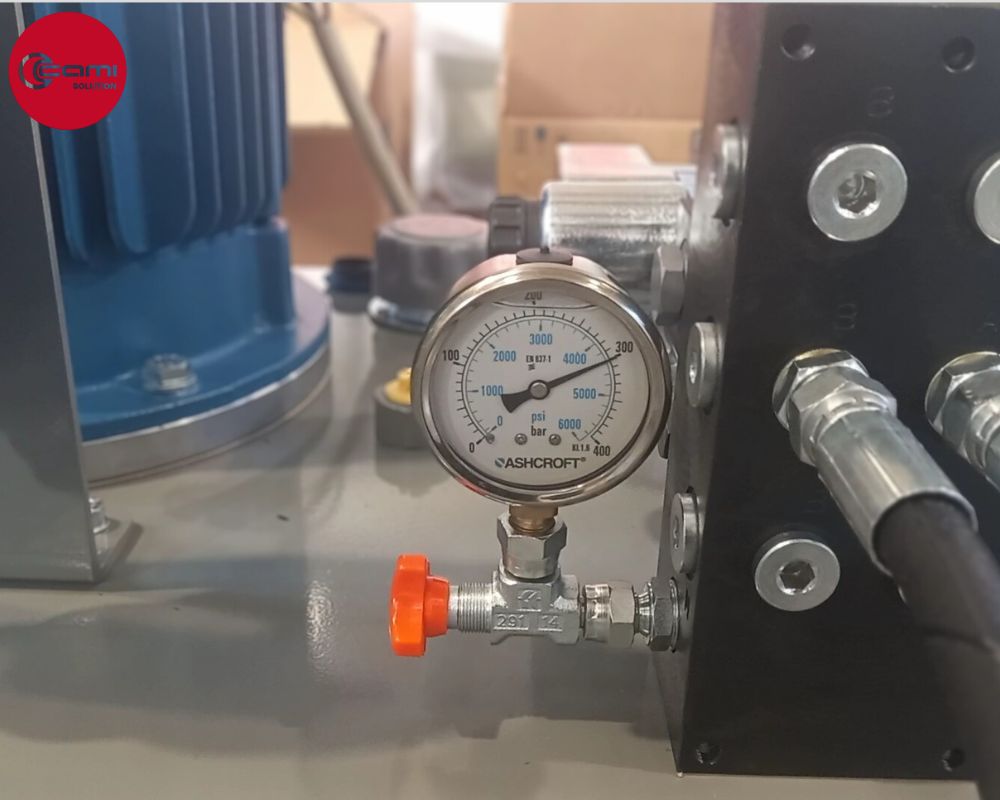

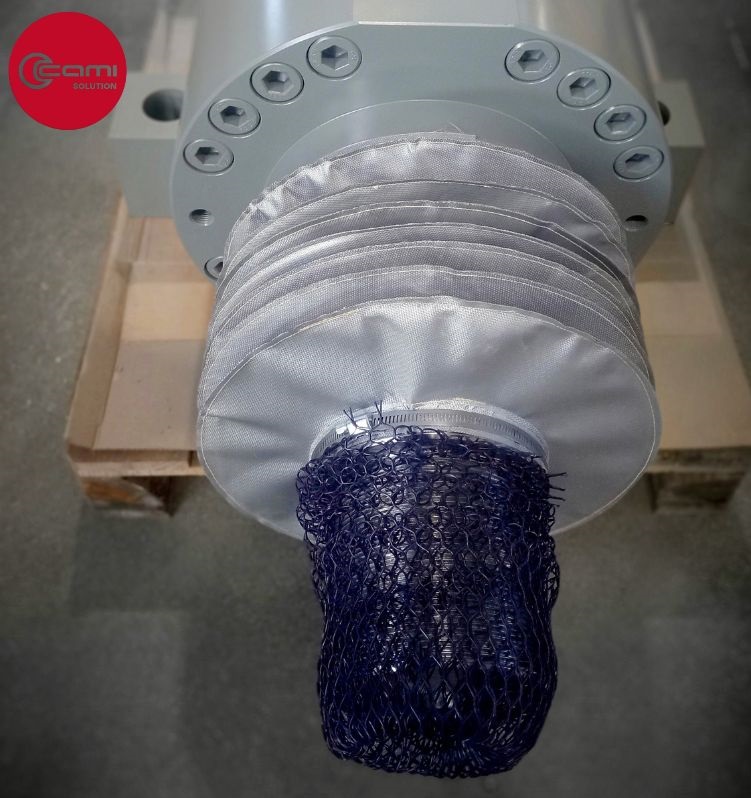

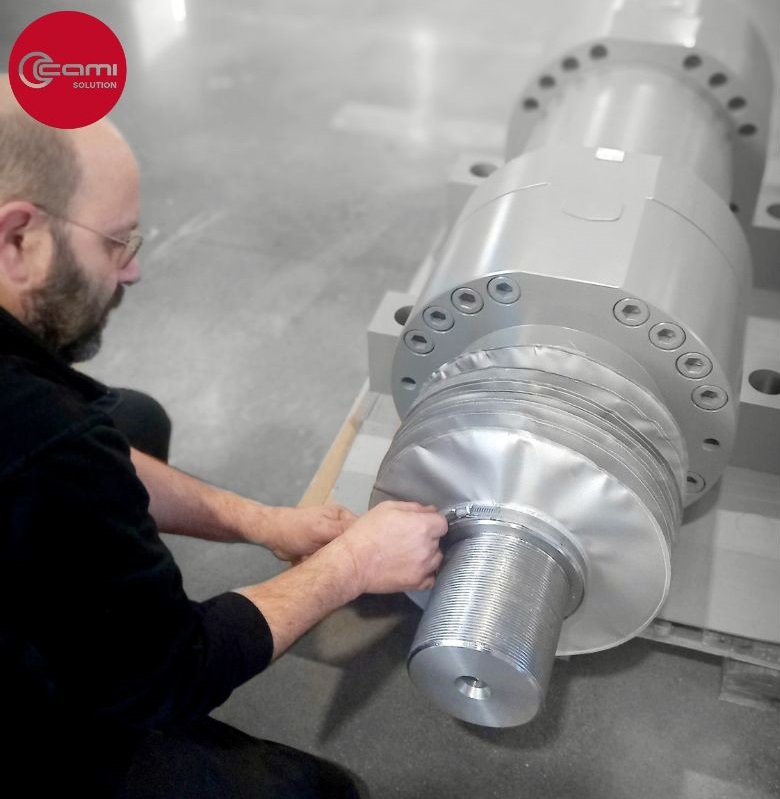

Nella sequenza delle immagini mostriamo il collaudo della centralina e la preparazione del cilindro le cui caratteristiche sono:
• tipologia ISO 6022
• alesaggio 320 mm.
• stelo 200 mm.
• corsa 400 mm.
• guarnizioni in Viton (FKM)
Sul cilindro è presente un trasduttore di posizione magnetostrittivo MTS modello RH5.
| Descrizione | Tipologia pompa | Potenza installata | Pressione lavoro | Serbatoio | Settore applicazione |
| CENTRALE OLEODINAMICA CON CILINDRO | ingranaggi interni | 11 kW | 300 bar | 200 lt | siderurgico |
